WECHSELRICHTER

Zur Koppelung der Solarmodule an das öffentliche Stromnetz ist ein Wechselrichter notwendig. Dieser wandelt die vom Solargenerator erzeugte stark schwankende Gleichspannung in die entsprechende konstante Netz Wechselspannung.

Alle Wechselrichtertypen verfügen über einen so genannten MPP-Tracker. Dieser passt den Wechselrichter immer an den optimalen Betriebspunkt des Solargenerators an.

Die Wechselrichter gliedern sich ebenfalls in drei Hauptgruppen:

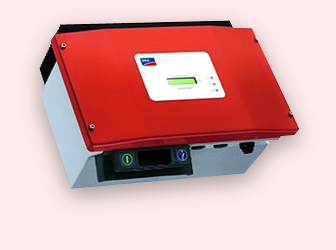

Beispiel für einen Wechselrichter mit
NF Transformator: SB2500 von SMA

Wechselrichter mit Niederfrequenztransformator


Bei dieser Art von Wechselrichter ist der Solargenerator galvanisch vom Stromnetz getrennt. Die Übertragung der Energie erfolgt über einen klassischen 50Hz Transformator im Wechselrichter.

Diese Geräte spielen heute keine technische Rolle mehr.





Beispiel für einen Wechselrichter mit
HF Transformator: IG35plus von Fronius

Wechselrichter mit Hochfrequenztransformator


Auch bei dieser Art von Wechselrichter ist der Solargenerator galvanisch vom Stromnetz getrennt. Die Übertragung der Energie erfolgt hier über einen Hochfrequenztransformator, der die Energie im kHz Bereich überträgt.

Vorteile:
- Hohe Sicherheit durch galvanische Trennung
- Kein gleichstromsensitiver FI notwendig
- Für Anlagen mit amorphen oder
  Dünnschichtmodulen geeignet
- Geringeres Gewicht als Geräte mit NF Technologie

Nachteile:
- Etwas geringerer Wirkungsgrad als trafolose Geräte


Beispiel für einen trafolosen Wechselrichter:
Fronius SYMO 5-3-5

Trafolose Wechselrichter


Bei diesem Wechselrichter ist der Solargenerator nicht galvanisch vom Stromnetz getrennt. Die Übertragung der Energie erfolgt hier direkt aus dem internen Zwischenkreis des Wechselrichters an das Wechselstromnetz.

Vorteile:
- Hoher Wirkungsgrad (bis 98%)
- Geringes Gewicht

Nachteile:
- bedingt für Dünnschichtmodule geeignet
- Keine galvanische Trennung von DC und AC Seite
